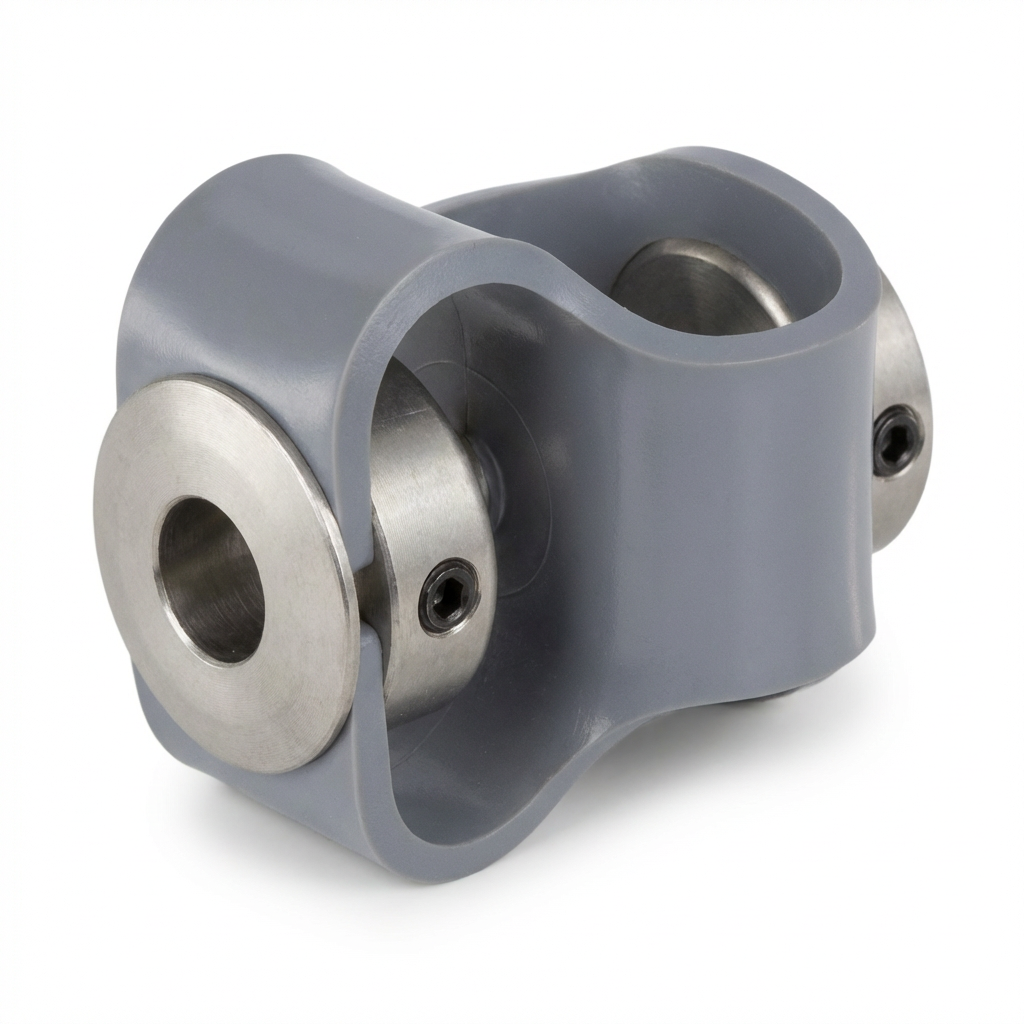

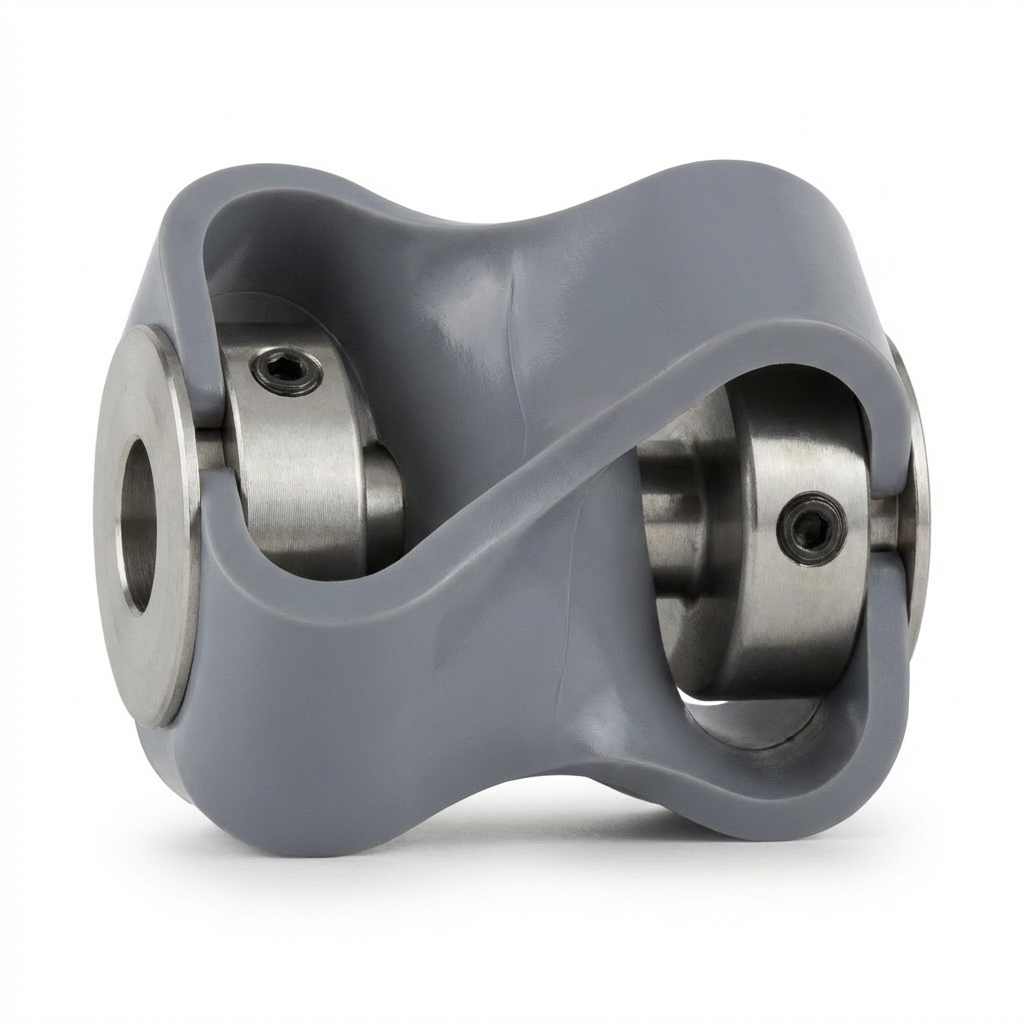

Accouplement Double Boucle PU
Rigide en Torsion

Accouplement hautement élastique en polyuréthane avec moyeux en acier inoxydable (AISI 303). Compensation de très grands désalignements radiaux, axiaux et angulaires. Excellente isolation électrique et thermique.

3 000 tr/min
Vitesse max.

-40 à +100°C
Plage temp.

Inox 303
Moyeux

0,5 – 18 Nm
Couple

Montage facile — pièce monobloc en plastique flexible

Résistance chimique excellente (acides, bases, solvants, graisses, huiles)

Haute résistance à la déchirure, amortissement des chocs et vibrations

Flexibilité élevée à basse température, résistant à la corrosion

4 longueurs disponibles : 28, 35, 48 et 58 mm

Alésages jusqu'à 19 mm — usinage sous 24h possible

Demander un devis 01 88 32 18 85

Fiche Technique

Caractéristiques détaillées

Données techniques issues de la fiche fabricant MÄDLER® — Accouplements Hautement Élastiques PU en acier inoxydable.

Polyester

Corps flexible

Inox 1.4305

Moyeux AISI 303

3 000

Tours/min max.

-40 / +100°C

Plage thermique

Tableau des références — Accouplements PU Inox

Réf. produit	Couple max. ¹⁾	Alésage ²⁾	Ø max. (D)	Longueur (L)	Ø moyeu (d)	Long. moyeu (h)	Désalig. angulaire	Désalig. radial	Désalig. axial	Vis	Poids
603 992 01	0,5 (0,8) Nm	6 (10) mm	27 mm	27 mm	18 mm	7,9 mm	10°	2,6 mm	4,5 mm	M3	25 g
603 992 02	1,8 (3) Nm	10 (12,7) mm	48 mm	48 mm	25 mm	12,7 mm	15°	3,2 mm	7,5 mm	M4	92 g
603 992 05	5 (8) Nm	12 (16) mm	54 mm	55 mm	29 mm	16 mm	15°	3,2 mm	8,5 mm	M5	124 g
603 992 10	10 (18) Nm	14 (16) mm	56 mm	56 mm	29 mm	16 mm	15°	3,2 mm	11 mm	M6	136 g

¹⁾ Couple maximal au désalignement maximal de l'arbre. Les valeurs entre parenthèses sont valables pour un désalignement de 1°, 0,5 mm radial et 2 mm axial.

²⁾ Alésage standard. Autres dimensions sur demande. Valeurs entre parenthèses : alésages max. possibles.

⚡ Usinage personnalisé sous 24h — Pièces sur mesure sur demande

Ø27 mm

Ø48 mm

Ø54 mm

Ø56 mm

Description du produit

L'accouplement à double boucle avec moyeux en acier et corps en polyuréthane assure une grande flexibilité. Ces éléments de liaison permettent à l'accouplement de compenser de très grands désalignements radiaux, axiaux et angulaires.

Fabriqués d'une seule pièce en plastique flexible, ces accouplements rigides en torsion offrent un montage extrêmement simple et une maintenance quasi nulle.

Isolation électrique et thermique — idéal pour les applications sensibles
Flasques en acier galvanisé, moyeu avec deux vis sans tête
Résistance chimique contre acides, bases, solvants, graisses et huiles
Haute résistance à la déchirure, flexible à basse température
Amortissement des chocs et vibrations, résistance à la corrosion
Disponible en 4 longueurs : 28 mm, 35 mm, 48 mm et 58 mm
Alésages jusqu'à 19 mm — alésages de 10 mm possibles même sur la plus petite taille

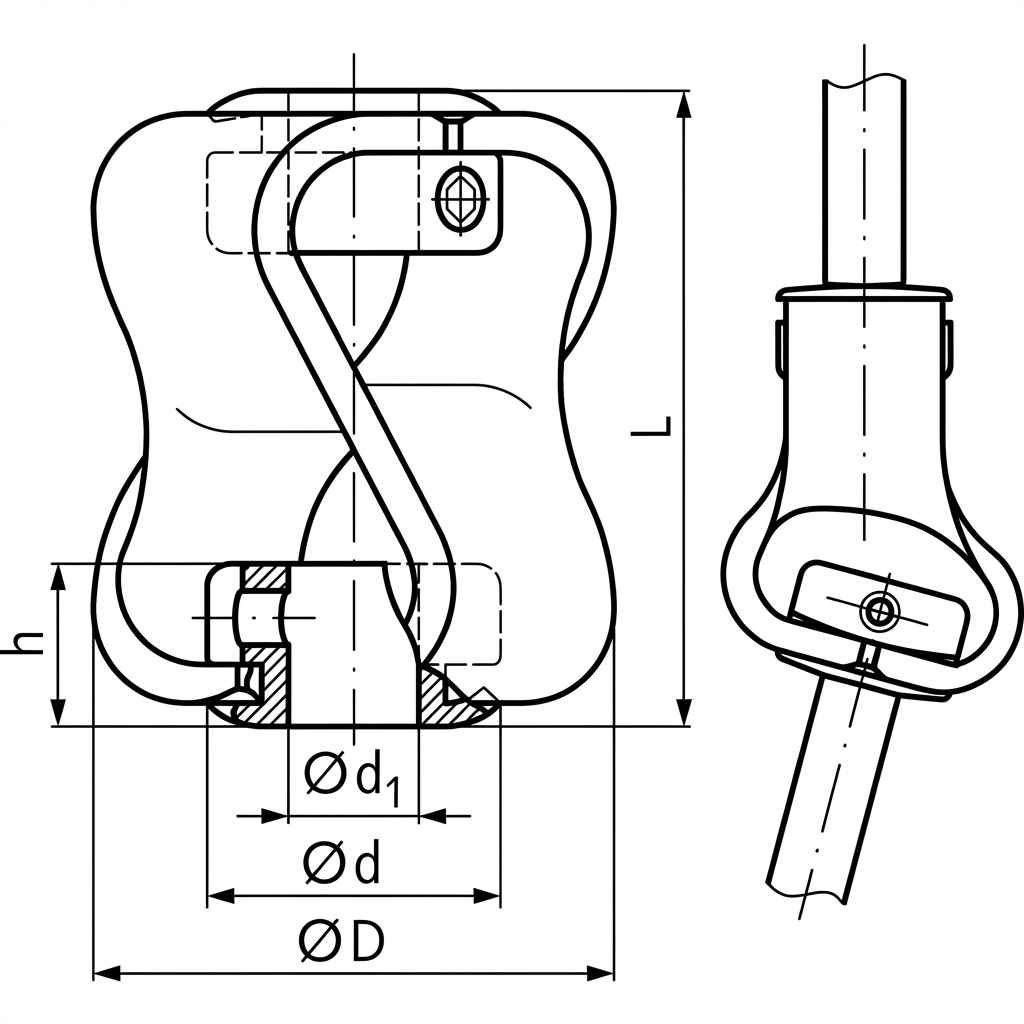

Plan technique — Accouplement Double Boucle PU

Plan technique — Cotes dimensionnelles
