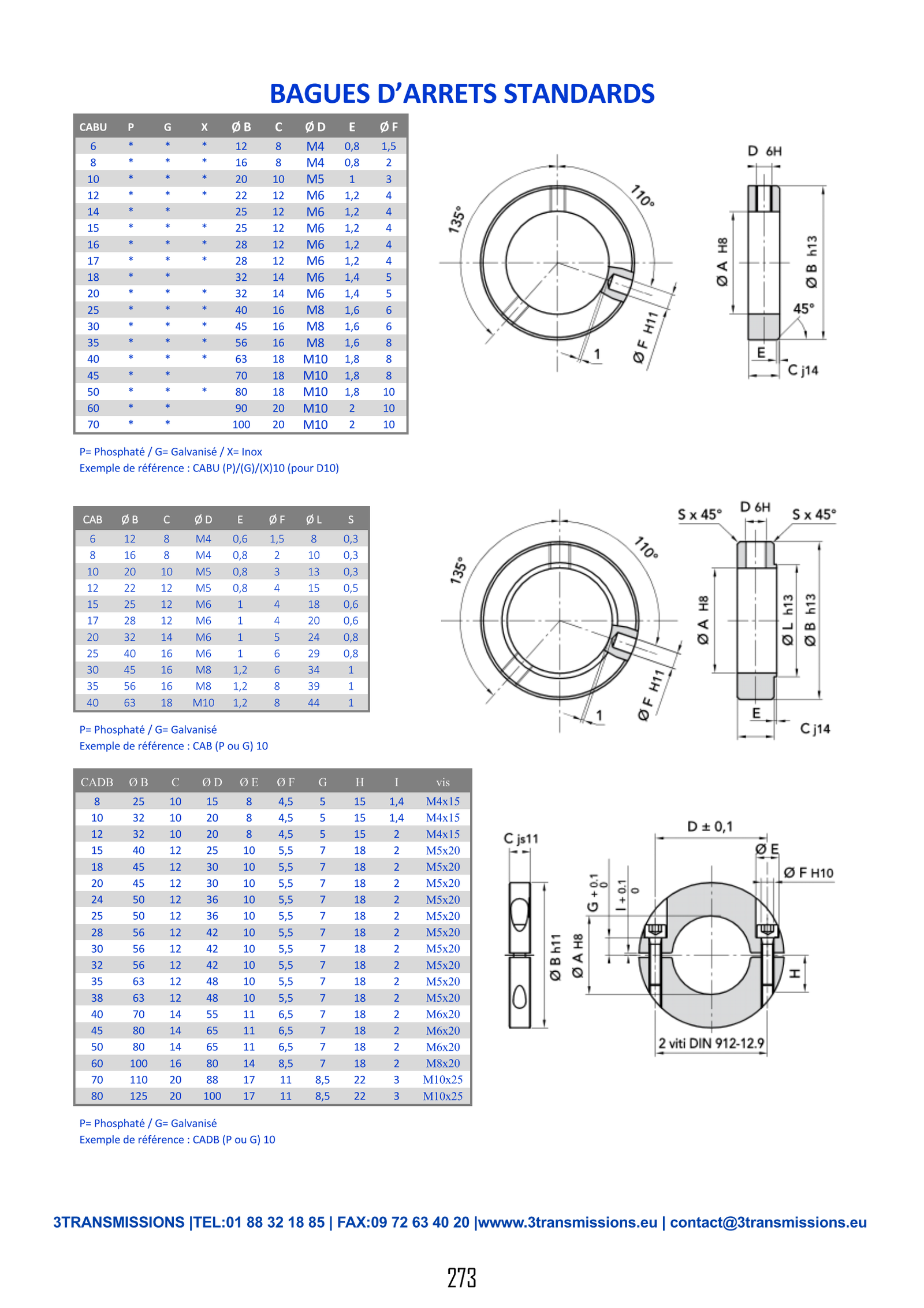

Page273 : Bague d’arrêt de précision

Bague d’arrêt de précision

Nous proposons un large choix de bague d’arrêt de précision pour vos applications mécaniques. De nombreux modèles et marques disponibles. des versions imports aux version de marques… Nos modèles standards sont disponibles selon la version , bague arrêt fendue acier, bague d’arrêt zingués et bague d’arrêt inox. Pour vos applications d’immobilisation dans vos montages mécanique, divers milieu et pour les versions inox pour milieu atex. Pour toutes question envoyez nous une demande de prix.

Les bagues de serrage et d’assemblage sont utilisées comme éléments de guidage, entretoises, butées mécaniques ou moyens d’alignement et de fixation de pièces. Comme les bagues d’arrêt classiques, elles offrent un pouvoir de maintien élevé. Avec les bagues d’arrêt de Ruland, les concepteurs profitent du contrôle très sévère auquel est soumise la perpendicularitée de la face de référence par rapport à l’alésage. L’écart total étant = 0,05 mm, cette propriété est d’un intérêt particulier lorsque la bague d’arrêt sert de surface d’appui à des charges ou à l’alignement de pièces. La face de référence est repérée par Ruland par la réalisation d’une ou de deux rainures circulaires.
La bague d’arrêt assemblables garantie un ajustement et un alignement parfaits.

Comparées aux bagues d’arrêt à vis pointeau avec vis de réglage, les bagues d’arrêt répartissent les efforts de pression de manière homogène autour de l’arbre assurant un bon positionnement et un pouvoir de maintien nettement supérieur. Ce modèle est particulièrement utile pour des constructions soumises à des chocs ou pour des pièces nécessitant des réglages fréquents. Les bagues d’arrêt en deux parties présentent un meilleur pouvoir de maintien et peuvent être installées et déposées sans le démontage d’autres pièces. Les deux demi-bagues d’origine restent ensemble tout au long du processus de fabrication afin de garantir des ajustement et alignement parfaits. Pour en permettre une identification simple et rapide, chaque bague d’arrêt porte la marque Ruland et le diamètre d’alésage.

Les bagues d’arrêt sont disponibles en aluminium haute performance 2024, acier 1215 et acier inoxydable 1.4305 couvrant une gamme d’alésages de 10 mm à 40 mm (des alésages côtes pouces sont également disponibles). Grâce à la gamme étendue des tailles et des matériaux, les concepteurs trouvent la bague d’arrêt qui convient le mieux à leur application. Les vis de fixation de Ruland dépassent les exigences de toutes les normes de l’industrie et atteignent des performances maximales en matière de transmission des couples et de pouvoir de maintien. Les barres cylindriques, matière de base pour la réalisation des bagues d’arrêt, proviennent d’aciéries sélectionnées. Toutes les bagues d’arrêt de la société Ruland sont réalisées avec des procédés conçus dans l’entreprise et soumis aux contrôles de qualité les plus sévères.
